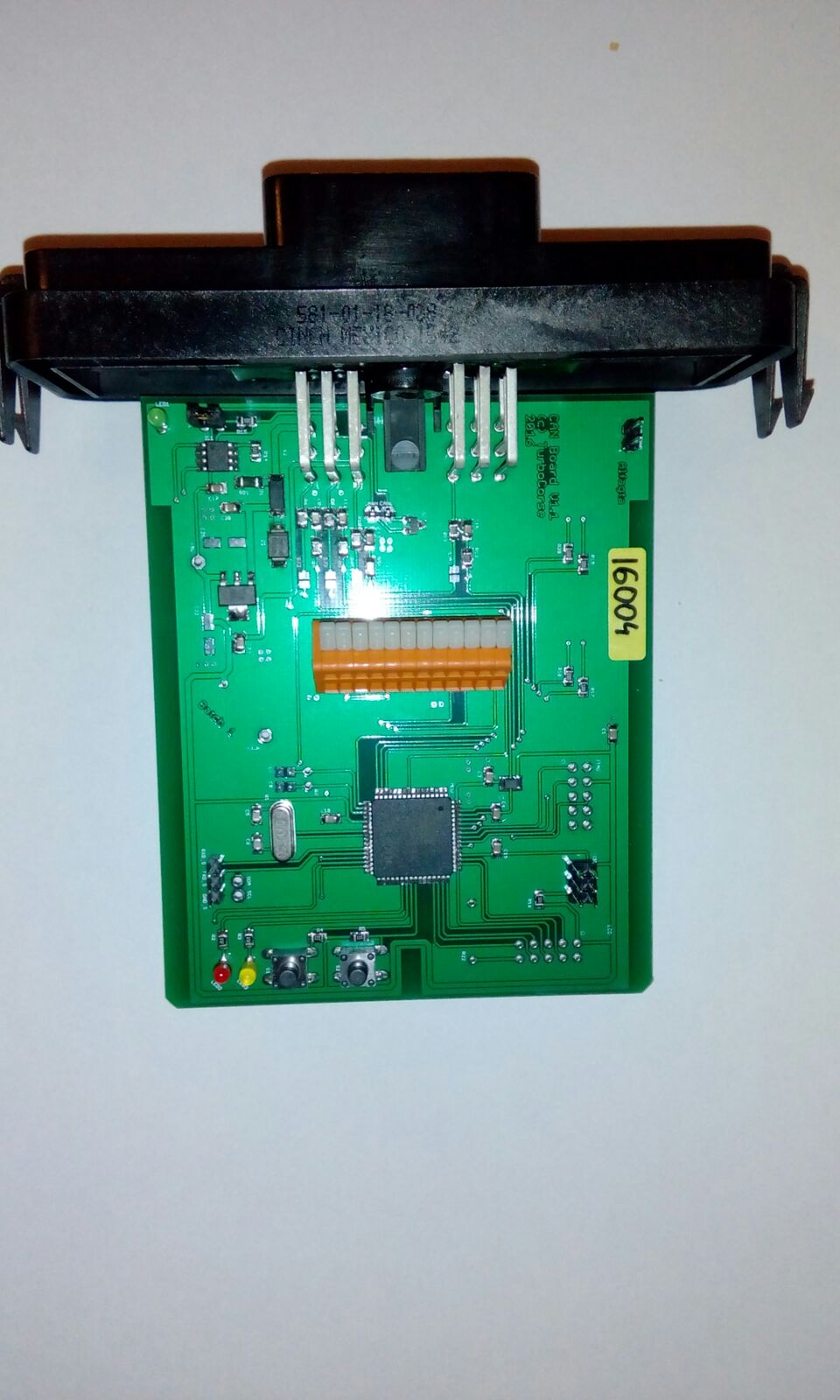

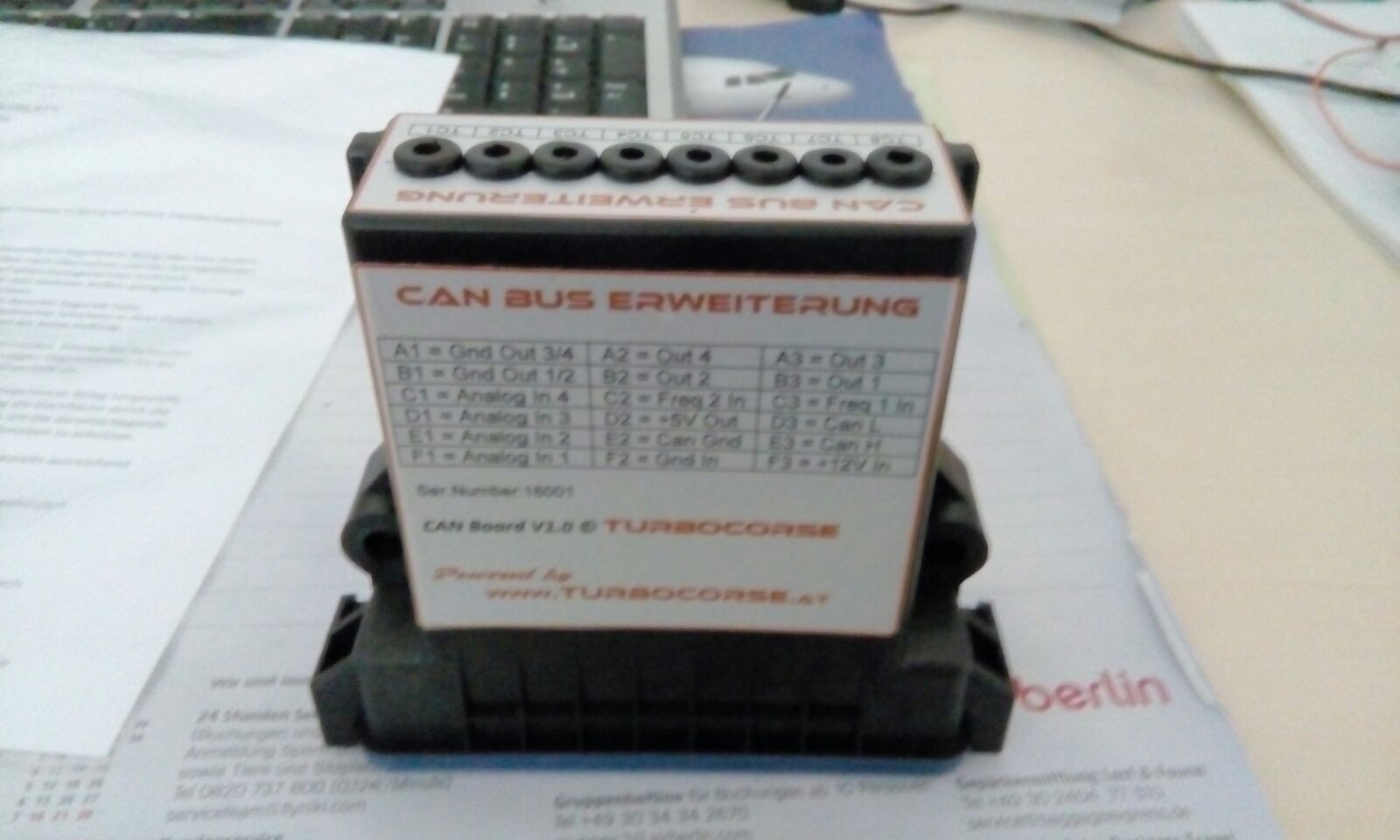

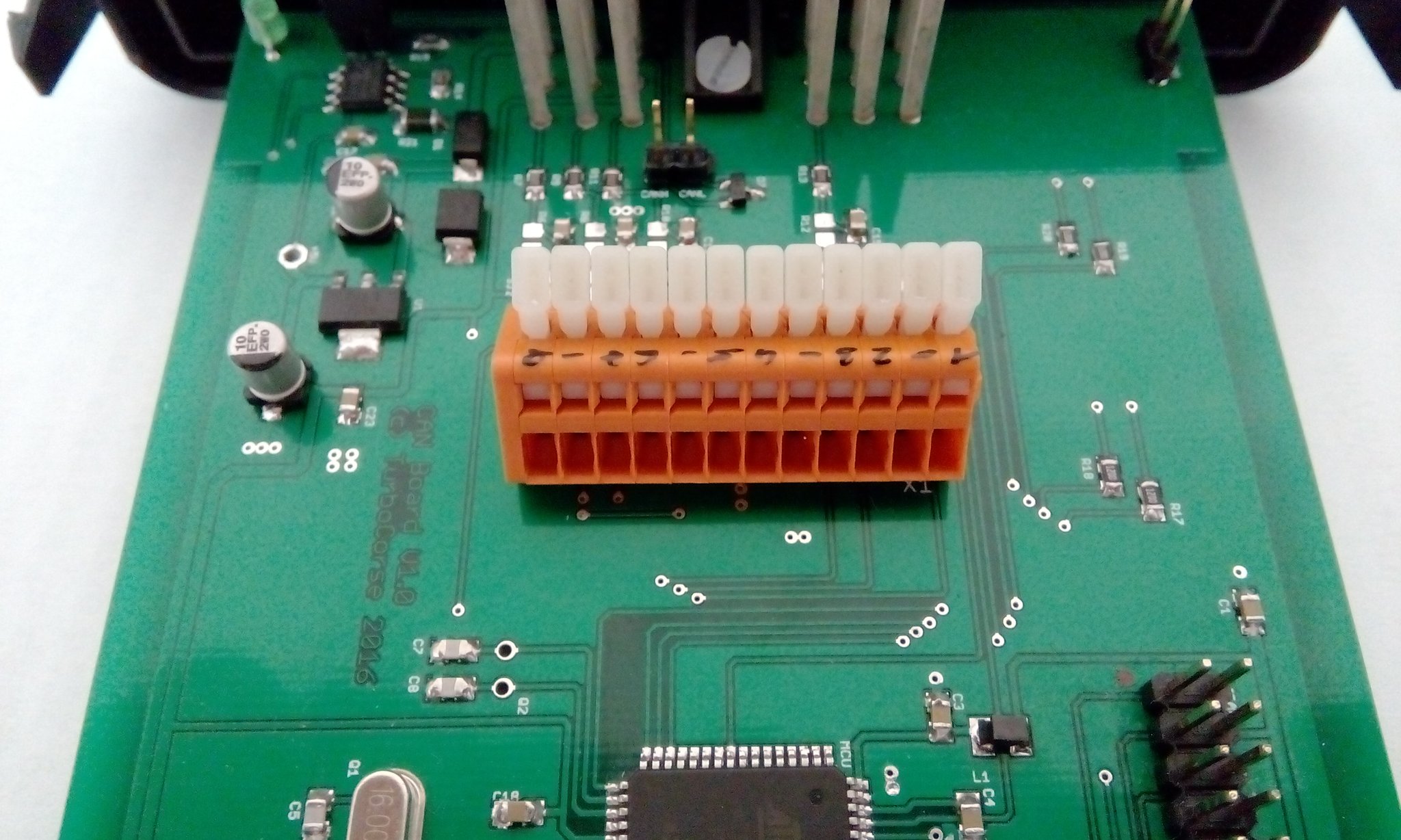

Can Bus Erweiterungsboard

Ich habe ein Can Bus Erweiterungsboard entwickelt.

Es kann als Add on Board für freiprogrammierbare Motorsteuergeräte verwendet werden.



Unter anderem kann es mit der Megasquirt 2 sowie Megasquirt 3 verwendet werden.



Auf wunsch sind aber auch andere Steuergeräte möglich sofern diese Can Bus I/O Erweiterungen untertützen.



Ein kurzer Überblick über den Funktionsumfang des Board's:



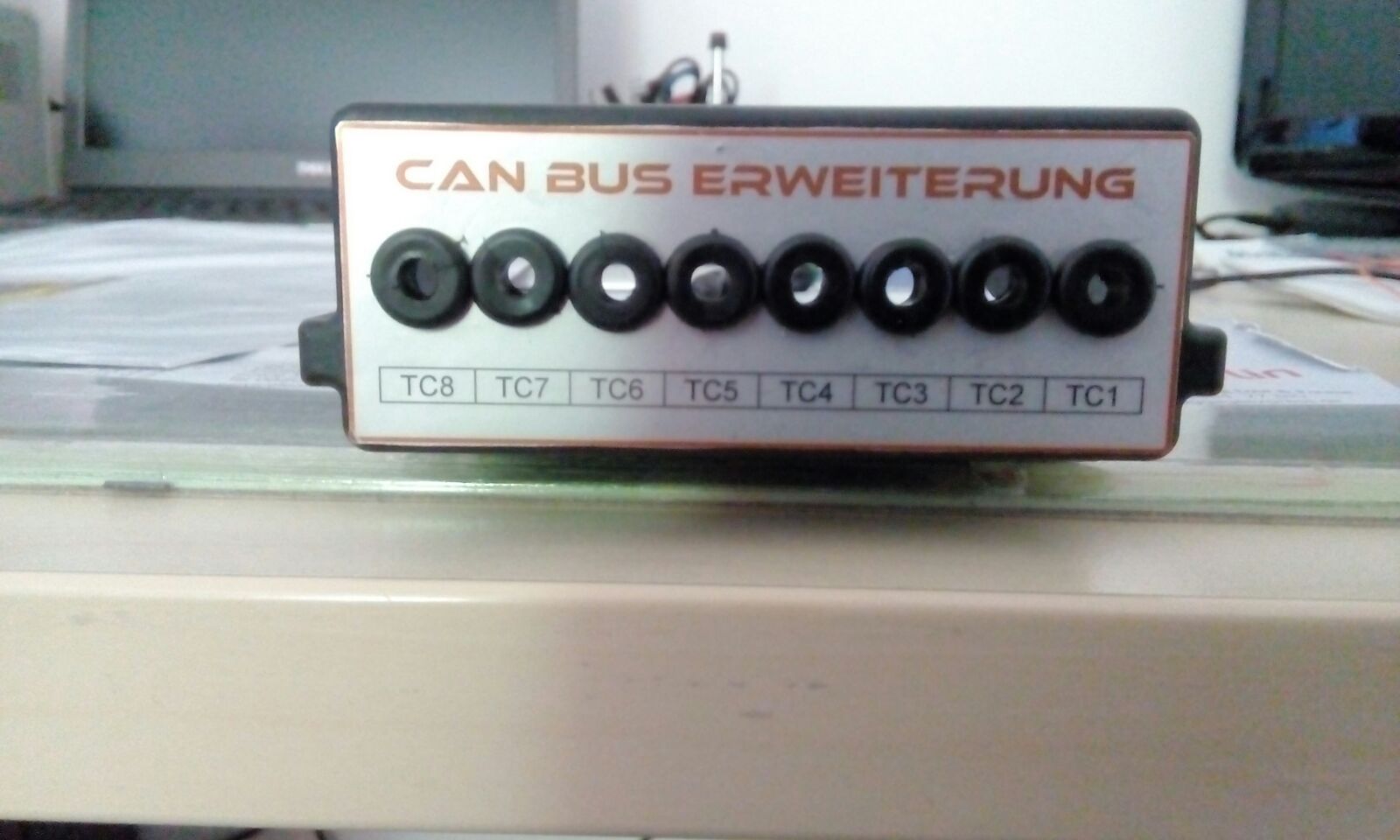

  • 8x ThermoelementSensor Type K
  • 4x Adc 0-5V oder NTC/PTC Sensoren mittels Lötjumper auswählbar
  • 4x NPN Mosfet Ausgang 3A pro Ausgang
  • 2x Frequenz oder Standard Eingang
  • 2x Taster auf der Platine
  • 3x Zustands Led auf der Platine

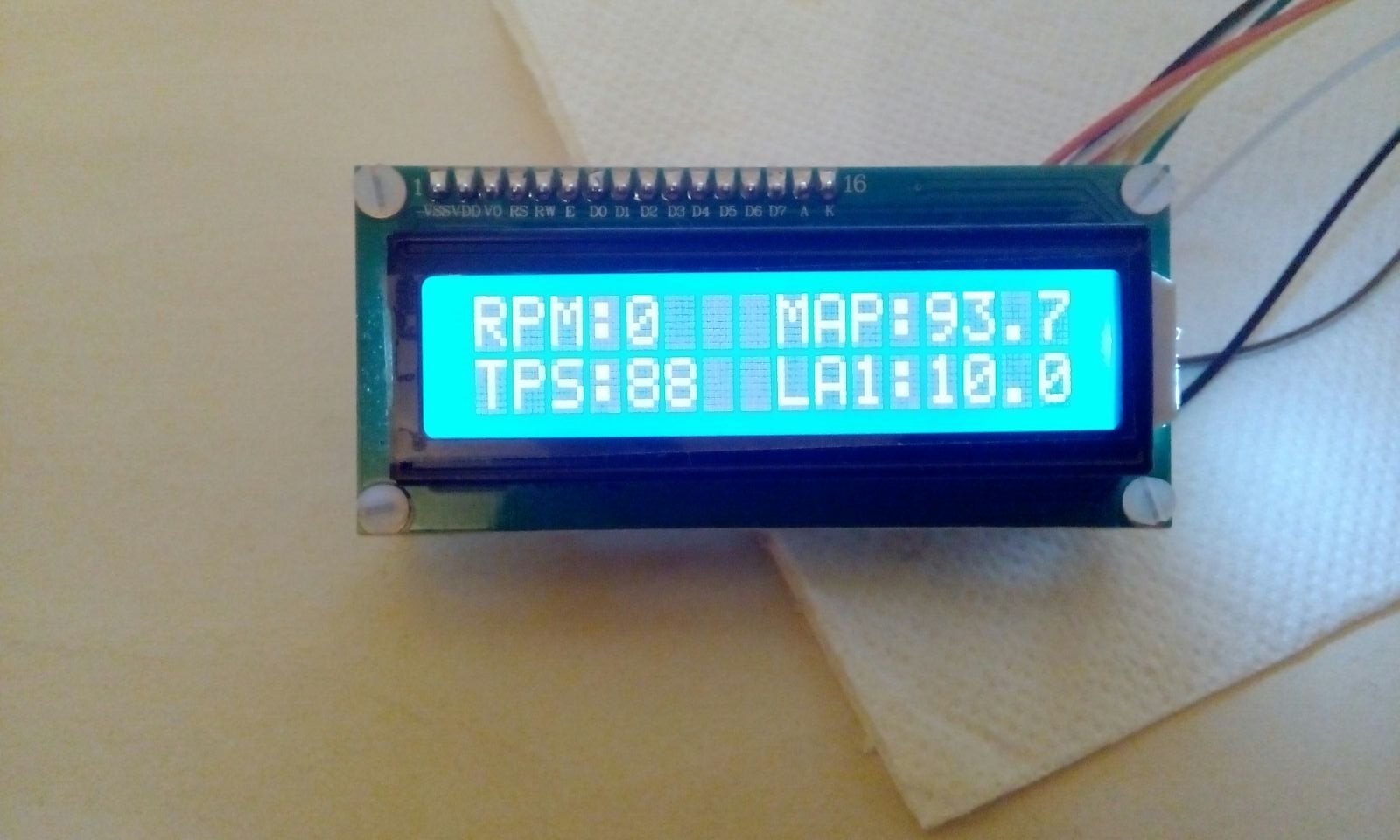

  • Lcd Interface
  • RS 232 Schnittstelle
  • Can Bus Schnittstelle 500k Baud (Terminierung mittels Jumper möglich)
  • TWI Schnittstelle
  • ISP Programmieranschluss
  • JTAG Programmieranschluss
  • Firmware Update via RS232

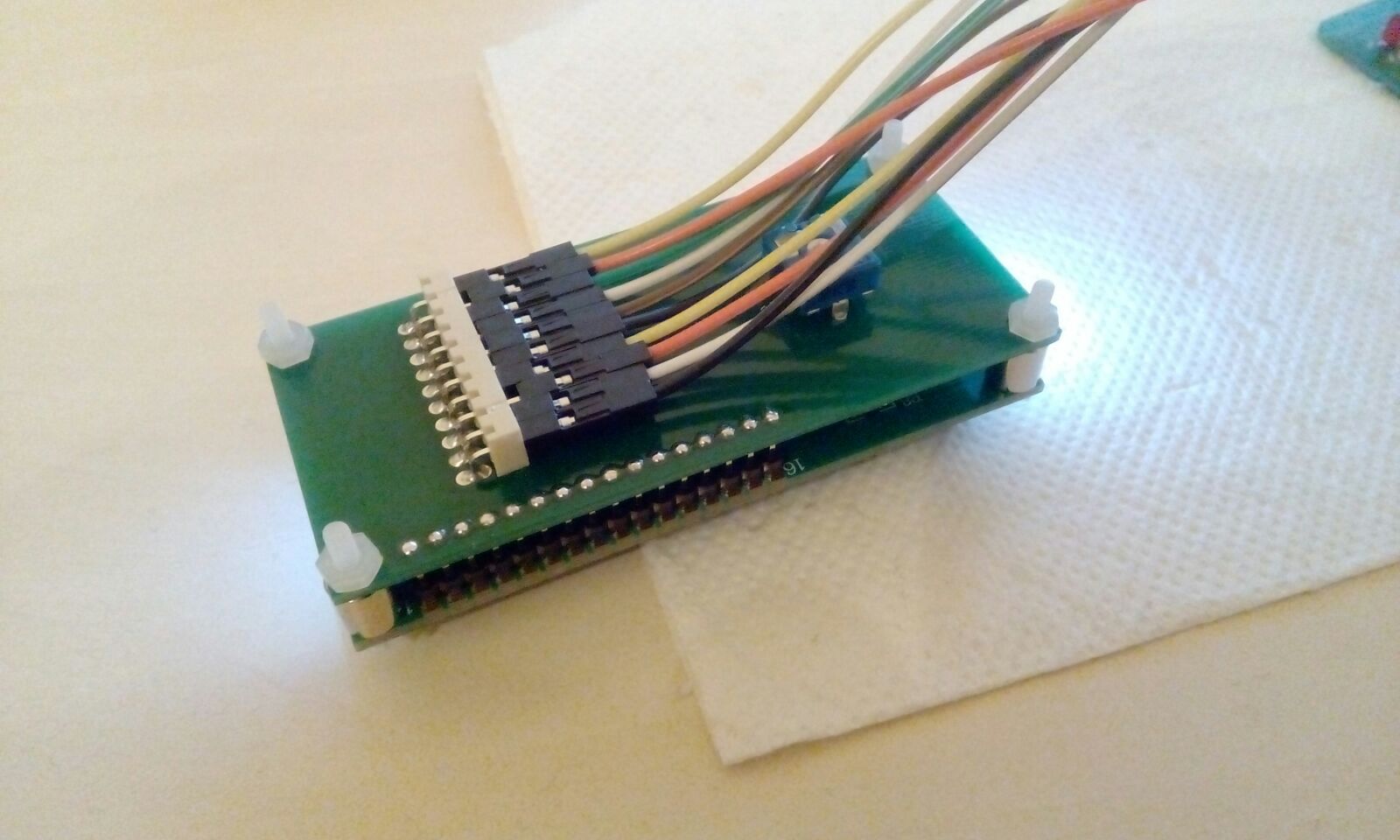

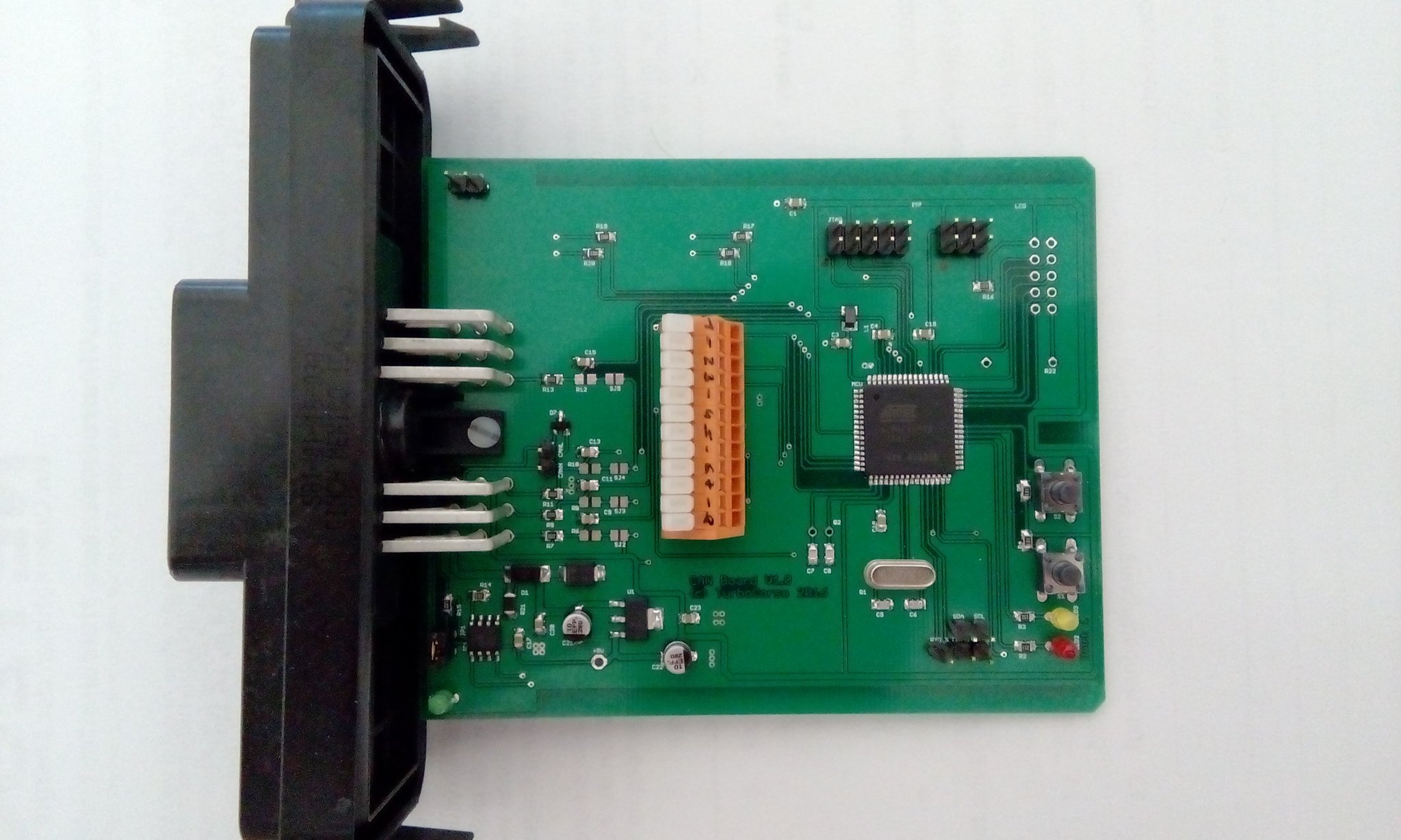

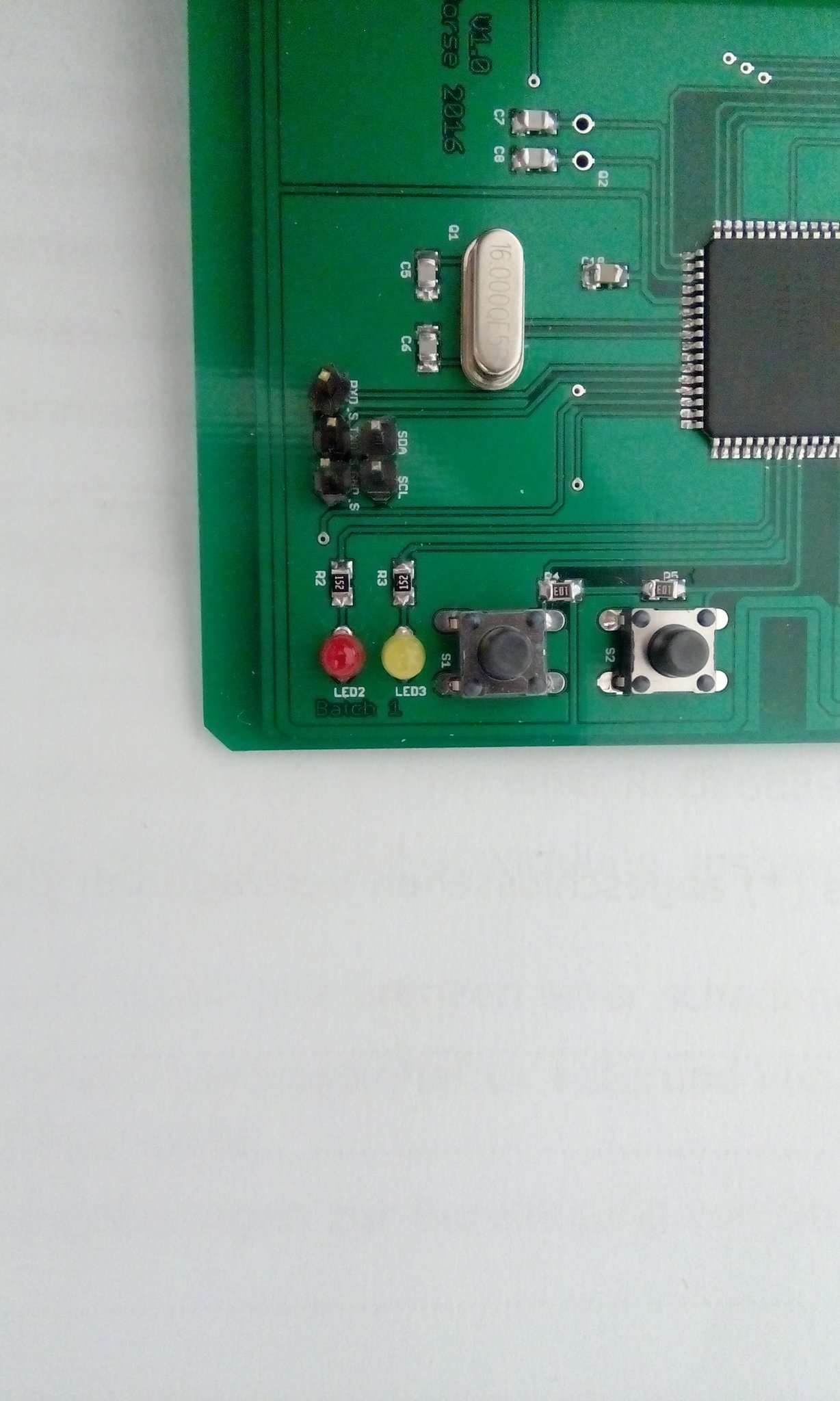

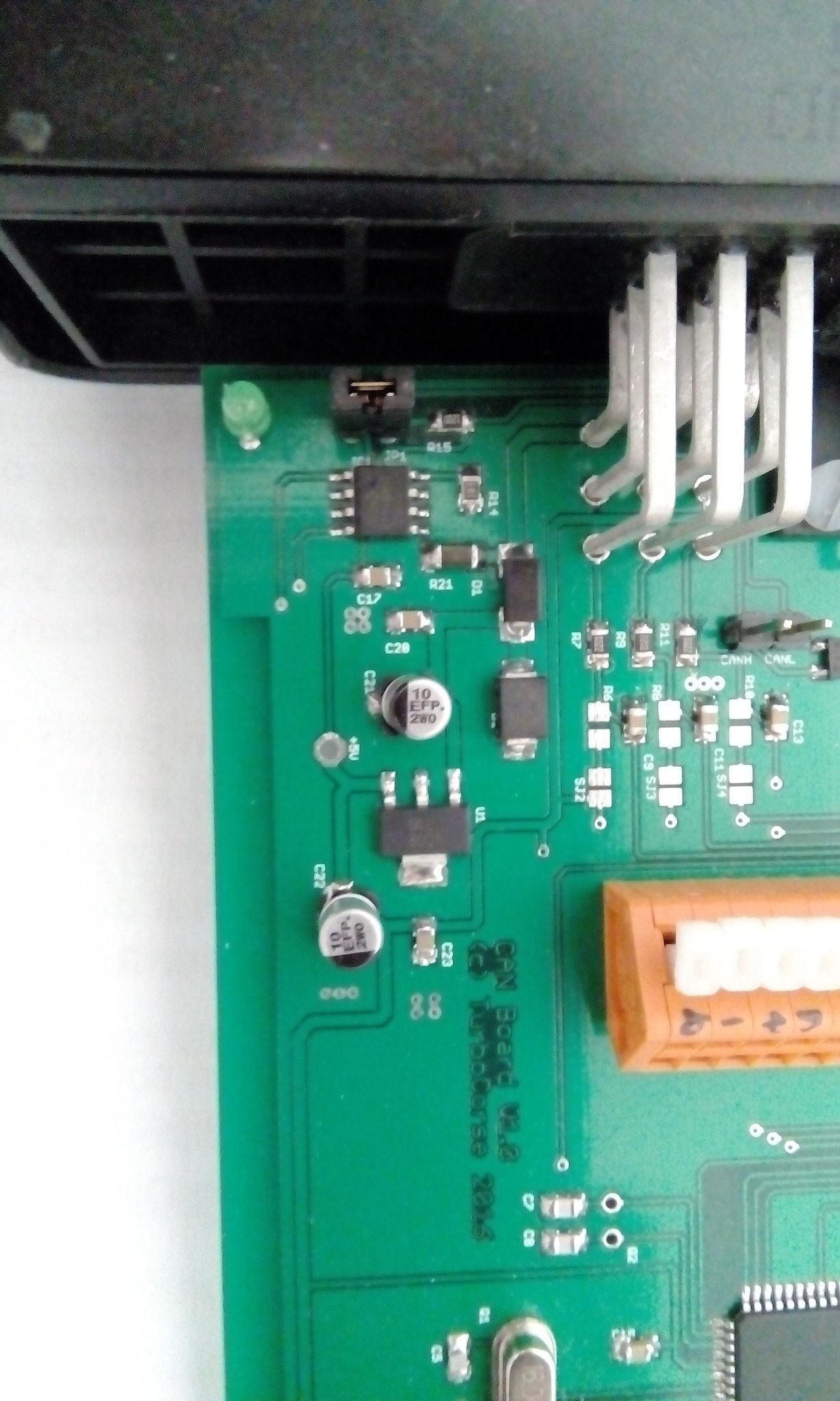

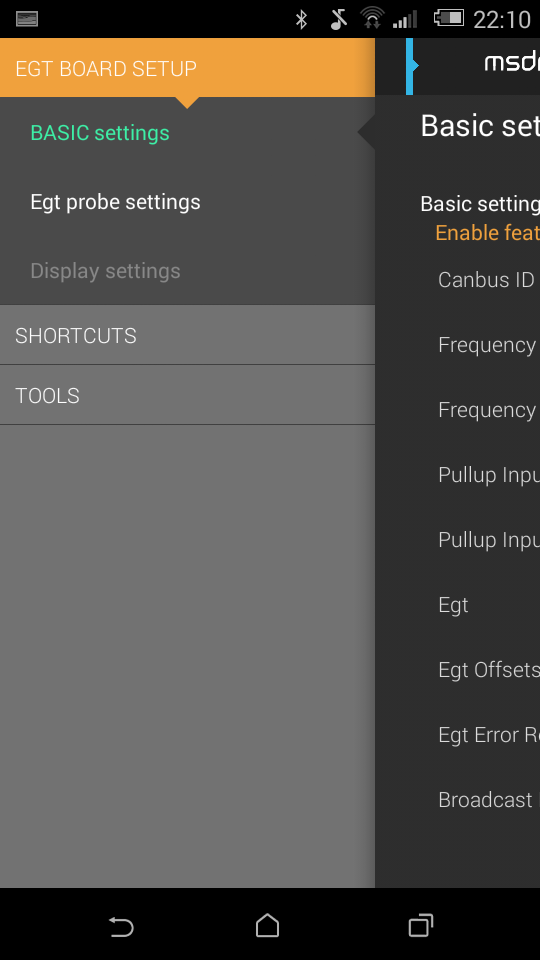

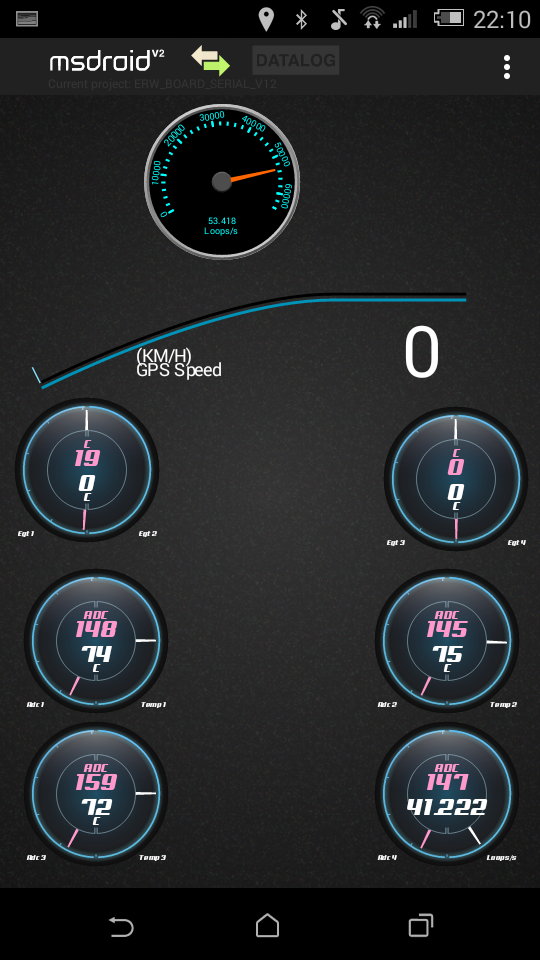

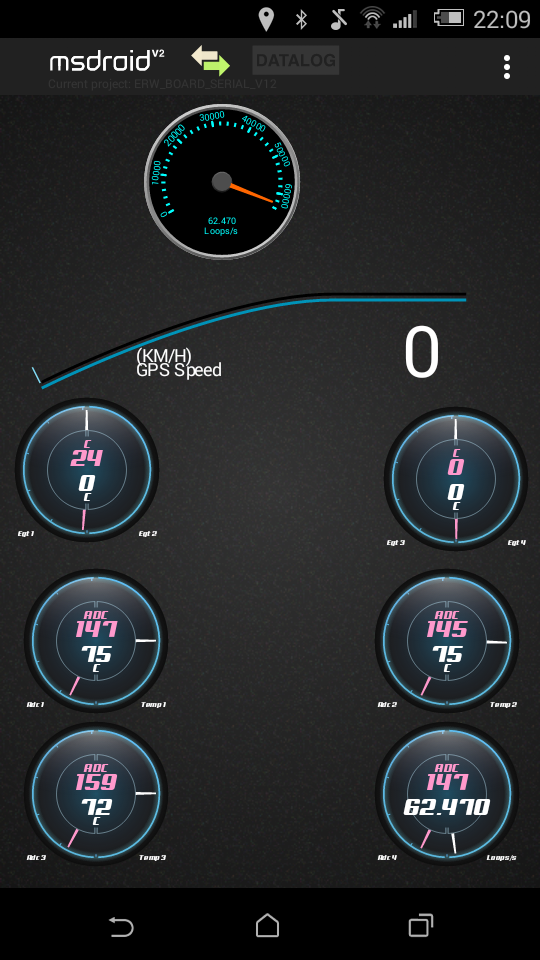

Die NTC Kalibrierung kann mittels TunerStudio vorgenommen werden.Somit ist eine Anpassung an vorhandene Sensoren möglich.

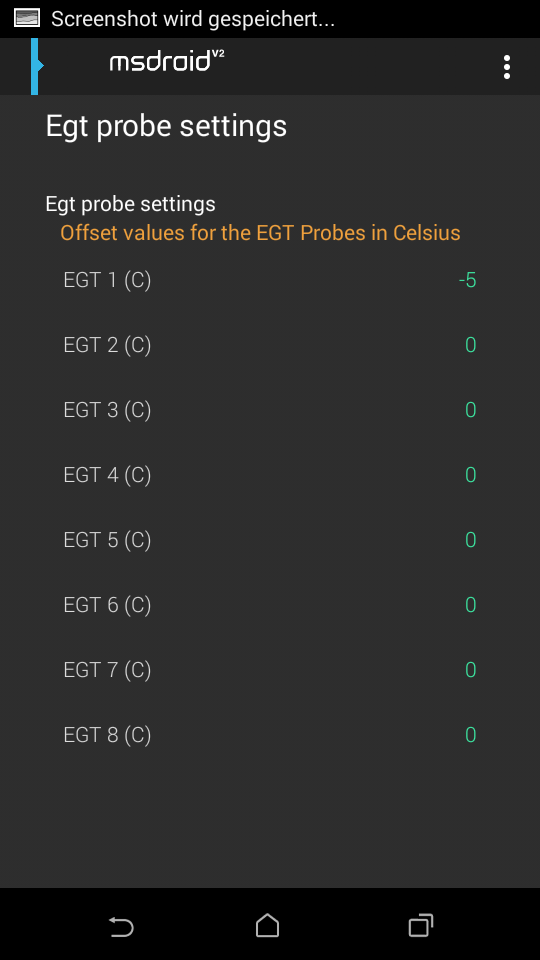

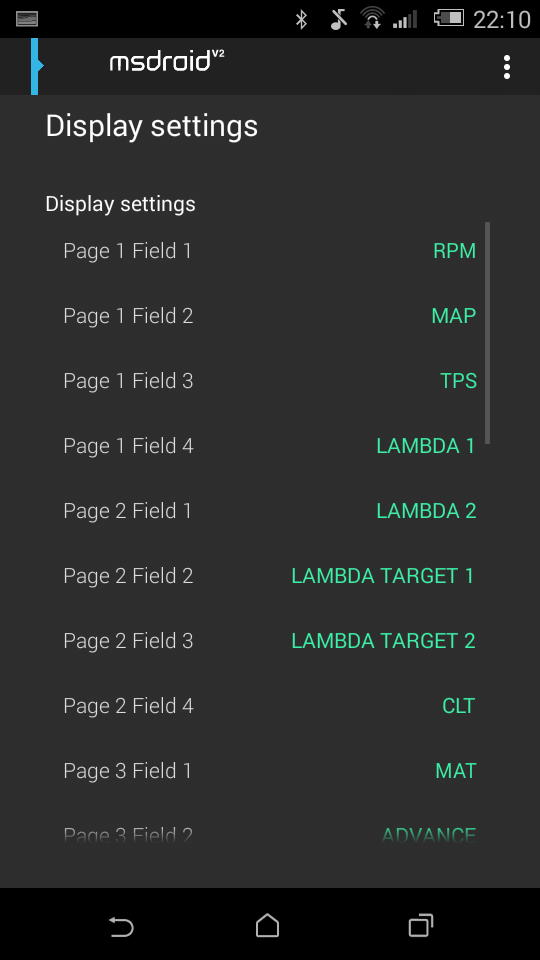

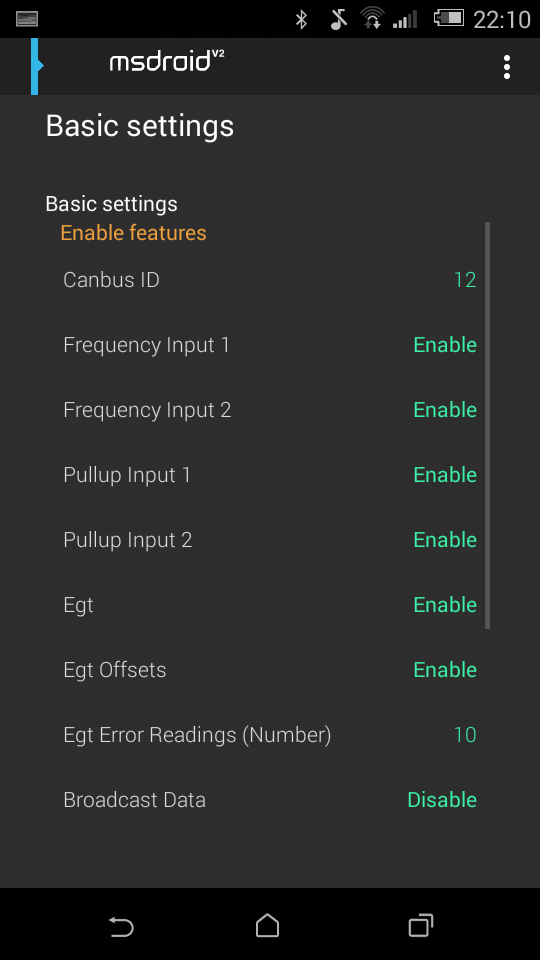

Alle weiteren Einstellungen werden auch mit dem TunerStudio vorgenommen.



Aktuell ist die Platinenversion V1.1.1 mit der Firmware Version V1.1.5

Wenn Sie Interesse an einer neuen Firmware haben melden Sie sich bitte via E-mail.



Sollten Sie fragen oder interesse an diesem Produkt haben bitte via E-mail melden.



Ich kann das Board auch gerne an ihre Bedürfnisse anpassen.

Es muss nicht  zwingend mit Motor Steuergeräten kooperieren.

Bedienungsanleitung für das Can Bus Erweiterungsboard
CanBoardManual_V1.6.pdf
Adobe Acrobat Dokument 965.6 KB

Ini Datei für die Kommunikation mit dem TunerStudio als Can Device. ERW_BOARD_CAN_V1.1.5.ini Download



Ini Datei für die Kommunikation mit dem TunerStudio als Serial Device. ERW_BOARD_SERIAL_V1.1.5.ini Download



Firmware Download inklusive Uploader. Es wird das Archiv FW_Updater.zip benötigt sowie die gewünschte Firmware. Die Datei Can_Expander.hex in den FW_Updater Ordner kopieren und nicht umbennen. Die dazugehörigen Ini files sind im FW Ordner enthalten. Download



Can Bus Dbc File für das I/O Board V1.1.5 Download
